Комитет российской федерации
по патентам и товарным знакам

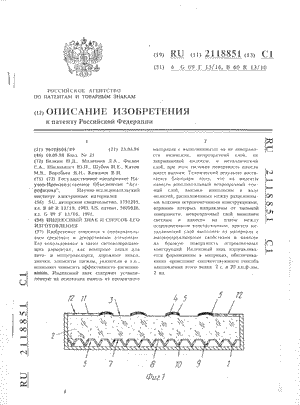

(19) RU (11) 2118851 (13) C1

(51) 6 G 09 F 13/16, B 60 R 13/10

(12) ОПИСАНИЕ ИЗОБРЕТЕНИЯ
к патенту российской федерации

(21) 96108608/09 (22) 23.04.96
(46) 10.09.98 Бюл. № 25
(72) Белкин Н.Д., Молохина Л.А., Филин
С.А., Шилохвост Ю.П., Шубин Н.Е., Катов
М.В., Воробьев В.Н., Кожанов В.И.
(71) (73) Государственное предприятие На-
учно-Производственное Объединение "Аст-
рофизика", Научно-исследовательский
институт электронных материалов
(56) SU, авторское свидетельство, 1791205,
кл. В 60 R 13/10, 1993. US, патент, 5009020,
кл. G 09 F 13/00, 1991.
(54) ИНДЕКСНЫЙ ЗНАК И СПОСОБ ЕГО ИЗГОТОВЛЕНИЯ
(57) Изобретение относится к опознаватель-ным средствам и декоративным элементам. Его использование в таких световозвращаю-щих элементах, как номерные знаки для авто- и мототранспорта, дорожные знаки, значки, элементы одежды, указатели и т.п., позволяет повысить эффективность распозна-вания. Индексный знак содержит установ-ленную на основании панель из прозрачного

материала с выполненными на ее поверхно-
сти индексами, непрозрачный слой, не
закрывающий индексы, и металлический
слой, при этом тыльная поверхность панели
имеет выемки. Технический результат дости-
гается благодаря тому, что на индексы
нанесен дополнительный непрозрачный тем-
ный слой, выемки выполнены в виде
полостей, расположенных между разделенны-
ми платами остроконечными конструкциями,
вершины которых направлены от тыльной
поверхности, непрозрачный слой выполнен
светлым и нанесен на платы между
остроконечными конструкциями, причем ме-
таллический слой выполнен из материала с
высокоотражаюшнми свойствами и нанесен
на боковую поверхность остроконечных
конструкций. Индексный знак изготавлива-
ется формованием в матрицах, обеспечива-
ющих проведение соответствующего способа
изготовления этого знака. 2 с. и 20 з.п.ф-лы,

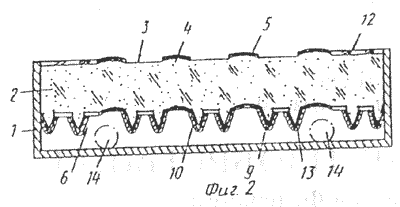

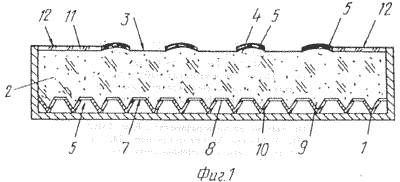

2 ил.
