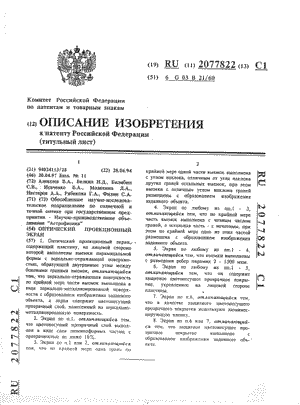

Комитет российской федерации
по патентам и товарным знакам

(19) RU (11) 2077822 (13) C1

(51) 6 G 03 B 21/60

(12) ОПИСАНИЕ ИЗОБРЕТЕНИЯ
к патенту российской федерации

(21) 94024113/28 (22) 28.06.94
(46) 20.04.97 Бюл. № 11
(72) Алексеев В.А., Белкин Н.Д., Билибии
С.В., Исаченко В.А., Молохина Л.А.,
Нестеров А.А., Рябикова Г.А., Филин С.А.
,(71) (73) Обособленное научно-исследова-
тельское подразделение по солнечной и
точной оптике при государственном пред-
приятии - Научно-производственное объе-
динение "Астрофизика"
(54) ОПТИЧЕСКИЙ ПРОЕКЦИОННЫЙ
ЭКРАН
(57) 1. Оптический проекционный экран,, содержащий пластину, на лицевой стороне которой выполнены выемки пирамидальной формы с зеркально-отражающей поверхно-стью, образующей двугранные углы между боковыми гранями выемок, отличающийся тем, что зеркально-отражающая поверхность по крайней мере части выемок выполнена в виде зеркально-металлизированной поверх-ности с образованием изображения заданного объекта, а экран содержит цветонесущий прозрачный слой, нанесенный на зеркально-металлизированную поверхность.
2. Экран по п.1, отличающийся тем, что цветонесущий прозрачный слой выпол-нен в виде слоя люминофорных частиц с прозрачностью не ниже 16%.
3. Экран по п.1 или 2, отличающийся тем, что по крайней мере одна грань по

крайней мере одной части выемок выполнена с углом наклона, отличным от угла наклона других граней остальных выемок, при этом выемки с отличным углом наклона граней размещены с образованием изображения заданного объекта.
| 4. Экран по любому из пп.1 - 3, отличающийся тем, что по крайней мере часть выемок выполнена с четным числом граней, а остальная часть - с нечетным, при этом по крайней мере одна из этих частей размещена с образованием изображения заданного объекта.
5. Экран по любому из пп.1 - 4, отличающийся тем, что выемки выполнены с размерами ребер пирамид 2 - 1500 мкм.
6. Экран по любому из пп.1 - 5,
отличающийся тем, что он содержит
защитное цветонесущее прозрачное покры-
тие, укрепленное на лицевой стороне
пластины. t
7. Экран по п.6, отличающийся тем, что в качестве защитного цветонесущего прозрачного покрытия используют люминес-цирующую пленку.
8. Экран по п.6 или 7, отличающий-
ся тем, что защитное цветонесущее про-
зрачное покрытие выполнено с
образованием изображения заданного объ-'
екта.
