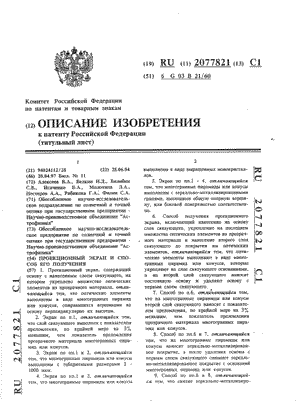

Комитет российской федерации
по патентам и товарным знакам

(19) RU (11) 2077821 (13) C1

(51) 6 G 03 B 21/60

(12) ОПИСАНИЕ ИЗОБРЕТЕНИЯ
к патенту российской федерации

(21) 94024112/28 (22) 28.06.94
(46) 20.04.97 Бюл. № 11
(72) Алексеев В.А., Белкин Н.Д., Билибин
С.В., Исаченко В.А., Молохина Л.А.,
Нестеров А.А., Рябикова Г.А.', Филин С.А.
(71) Обособленное научно-исследователь-
ское подразделение по солнечной и точной
оптике при государственном предприятии -
Научно-производственное объединение "Ас-
трофизика"
(73) Обособленное научно-исследователь-ское предприятие по солнечной и точной оптике при государственном предприятии -Научно-производственное объединение "Ас-трофизика"

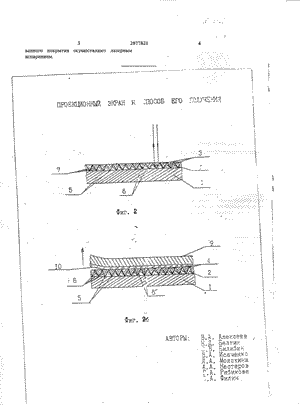

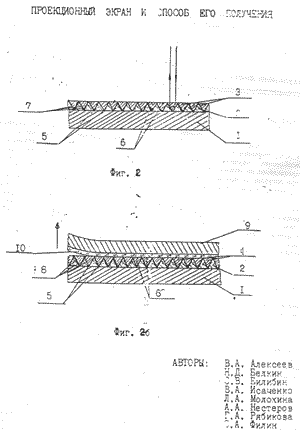

(54) ПРОЕКЦИОННЫЙ ЭКРАН И СПО-СОБ ЕГО ПОЛУЧЕНИЯ (57) 1. Проекционный экран, содержащий основу с нанесенным слоем связующего, на котором укреплено множество оптических элементов из прозрачного материала, отли-чающийся тем, что оптические элементы выполнены в виде многогранных пирамид или конусов, опирающихся вершинами на основу перпендикулярно их высотам.
2. Экран по п.1, отличающийся тем, что слой связующего выполнен с показателем преломления, по крайней мере на 3% меньшим, чем показатель преломления прозрачного материала многогранных пира-мид или конусов.
3. Экран по пп.1 и 2, отличающийся тем, что многогранные пирамиды или конусы выполнены с габаритными размерами 2 -1000 мкм.
4. Экран по пп.1 и 3, отличающийся тем, что многогранные пирамиды или конусы

выполнены в виде выращенных монокристал-лов.
5. Экран по пп.1 - 4, отличающийся тем, что многогранные пирамиды или конусы выполнены с зеркально-металлизированными гранями, имеющими общую опорную верши-ну, или боковой поверхностью соответствен-но.
6. Способ получения проекционного экрана, включающий нанесение на основу слоя связующего, укрепление на последнем множества оптических элементов из прозрач-ного материала и нанесение второго слоя связующего до покрытия им оптических элементов, отличающийся тем, что опти-ческие элементы выполняют в виде много-гранных пирамид или конусов, которые укрепляют на слое связующего основаниями, а на второй слой связующего наносят постоянную основу и удаляют основу с первым слоем связующего.
7. Способ по п.6, отличающийся тем, что на многогранные пирамиды или конусы второй слой связующего наносят с показате-лем преломления, по крайней мере на 3% меньшим, чем показатель преломления прозрачного материала многогранных пира-мид или конусов.
8. Способ по пп.6 и 7, отличающийся тем, что на многогранные пирамиды или конусы наносят зеркально-металлизирован-ное покрытие, а после удаления основы с первым слоем связующего снимают зеркаль-но-металлизированное покрытие с оснований многогранных пирамид или конусов.
9. Способ по пп.6 и 8, отличающий-ся тем, что снятие зеркально-металлизированного покрытия осуществляют лазерным испарением.
